Облучатель бактерицидный безозонный типа ОББ 22[3618]15-01
Общие сведения
Ультрафиолетовый бактерицидный безозонный облучатель прямого излучения предназначен для дезинфекции воздушной среды в салоне машин "Скорой помощи" в отсутствие персонала и пациентов.
Облучатель рассчитан на работу в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц. ОББ 2x15-01:
О - облучатель;
Б - бактерицидный;
Б - безозонный;
2 - число ламп;
15 - номинальная мощность источника излучения, Вт;
01 - номер модификации.
Условия эксплуатации
Климатическое исполнение У и категория размещения 1.1 по ГОСТ Р 50444-92.
Температура окружающей среды от 5 до 40°С.
Относительная влажность воздуха не более 98% при температуре 25°С.
Требования техники безопасности по ГОСТ Р 50267.0-92 для изделий класса I типа В без рабочей части.
Включение облучателя осуществляется вне салона автомобиля "Скорой помощи".
В лампах имеется небольшое количество ртути, поэтому при техническом обслуживании и замене ламп требуется соблюдать осторожность и не допускать механических повреждений колбы.
При разрушении лампы, поверхность в месте нахождения осколков должна быть тщательно вымыта 1% раствором марганцевокислого калия.
Облучатель соответствует требованиям РАЖС. 941712.005 ТУ.
Технические характеристики
Номинальное напряжение сети, В - 220+11/-22 Частота сети, Гц - 50 Потребляемая мощность, Вт, не более - 50 Облученность на длине волны 253,7 нм в направлении оптической оси на расстоянии 1 м от облучателя, Вт/м2, не менее - 0,38 Время снижения микробной обсемененности воздуха до 95% в помещении объемом до 26 м3, мин - 5 Время непрерывной работы - Без ограничения Источник излучения*: тип - ДРБ15 номинальная мощность, Вт - 15 число - 2 Тип пускорегулирующего аппарата - 2И-150-220 Тип стартера - 20С-127 Габаритные размеры LxВxН, мм, не более - 342x225x70 Масса, кг, не более - 2,7 Средняя наработка на отказ, ч, не менее - 3000 Средний срок службы, лет - 5 Гарантийный срок при соблюдении потребителем условий транспортирования, эксплуатации и хранения, лет: со дня ввода в эксплуатацию - 1 со дня изготовления, не более - 1,5
* Допускается применение четырех ламп типа ДРБ8-1 с номинальной мощностью 8 Вт.
Конструкция и принцип действия
Облучатель представляет собой плоскую прямоугольную конструкцию, состоящую из стального корпуса, алюминиевого отражателя и защитной сетки, соединенных между собой петлями.
Для крепления облучателя в салоне машины "Скорой помощи" на основании корпуса имеются три присоединительных отверстия диаметром 6 мм. Там же расположено отверстие для ввода токоведущего кабеля, рядом с которым установлены клеммная колодка и винт заземления М4.
Между отражателем и корпусом облучателя расположена плата с элементами схемы питания ламп, включая дроссели, конденсаторы, предохранители, стартеры. Лампы крепятся в ламподержателях, установленных на отражателе.
Обеззараживание воздушного пространства салона автомобиля осуществляется прямым излучением бактерицидных ламп во время стоянки при отсутствии людей.
Источником излучения являются безозонные бактерицидные ртутные лампы низкого давления. Колба ламп изготовлена из специального кварцевого стекла, которое предотвращает образование озона в окружающем пространстве и пропускает ультрафиолетовые лучи с длиной 253,7 нм.
Общий вид и габаритные размеры облучателя представлены на рис. 1, схема разметки под крепление - на рис. 2, электрическая принципиальная схема включения - на рис. 3.

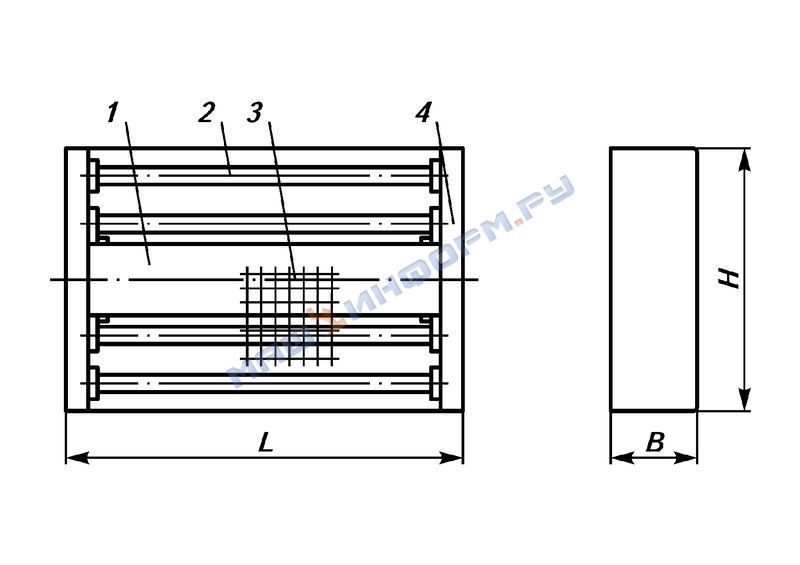

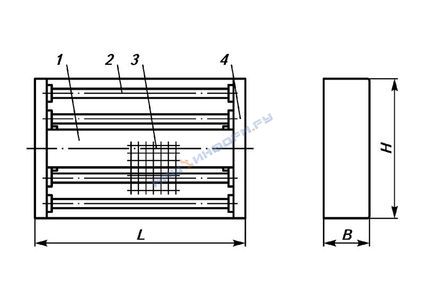

Общий вид и габаритные размеры облучателя:
1 - отражатель;
2 - лампа;
3 - защитная сетка;
4 - корпус

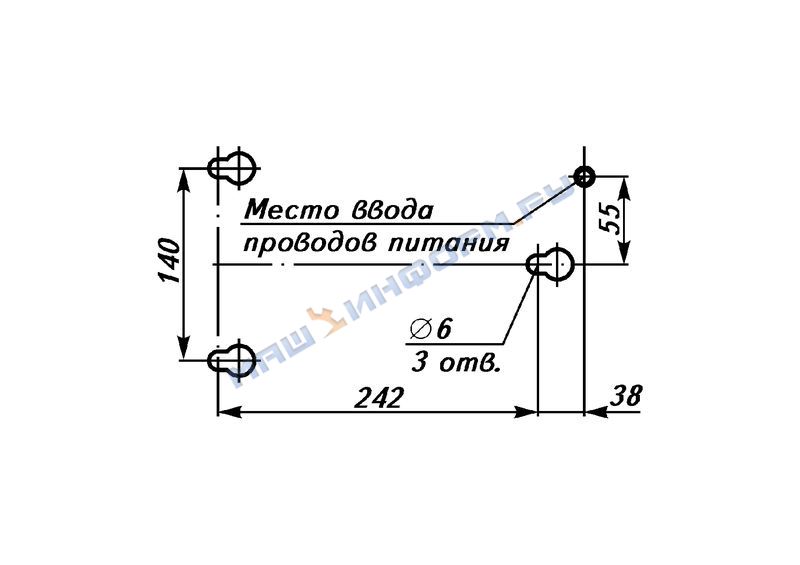

Схема разметки под крепление

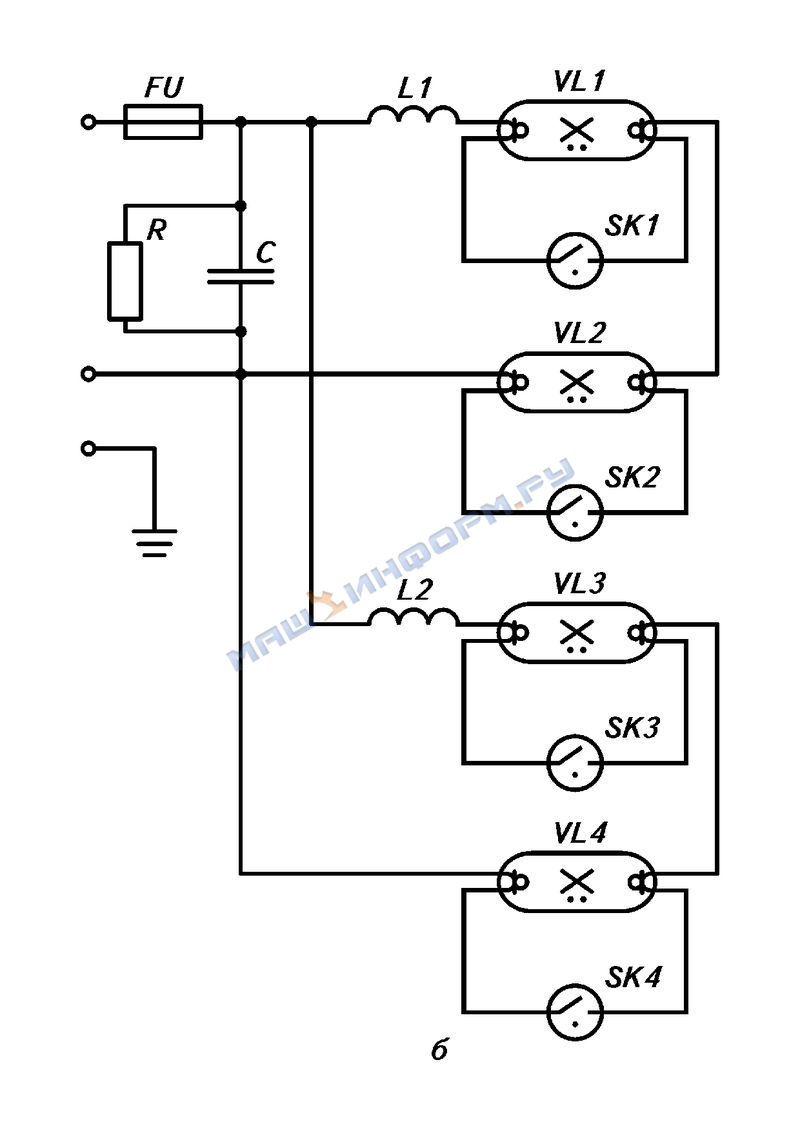

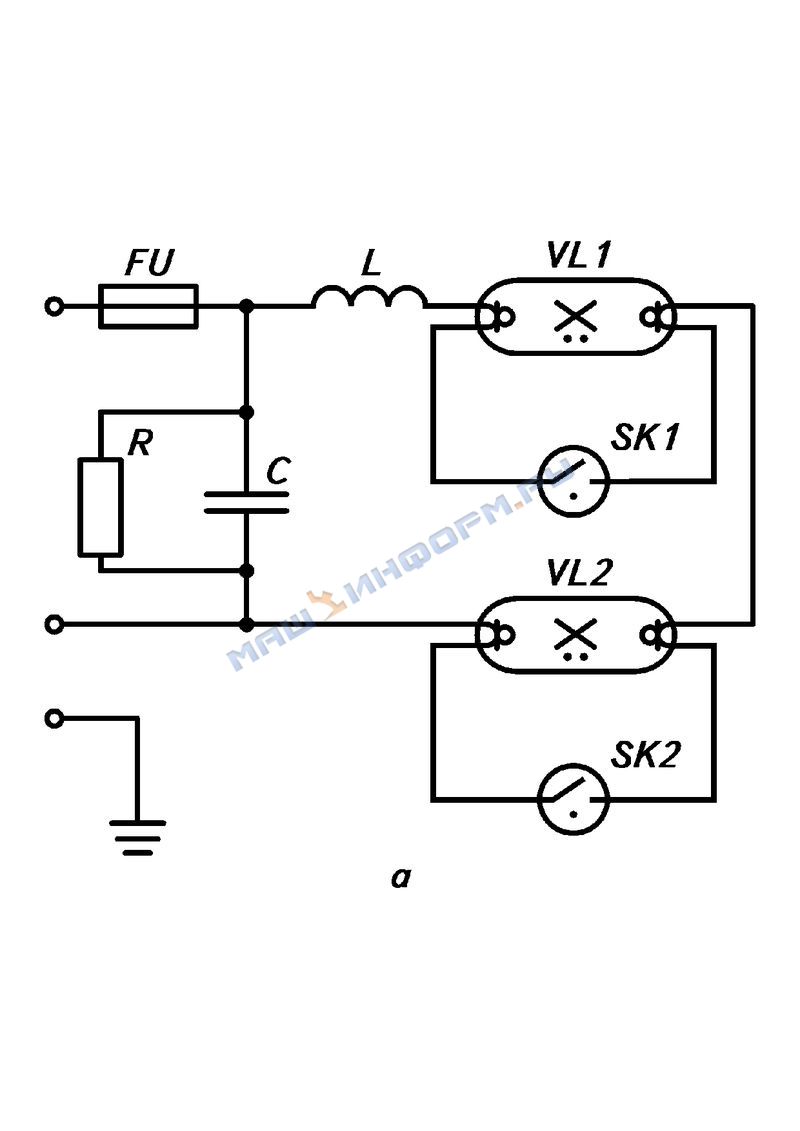

Электрическая принципиальная схема облучателя:
а - с лампами типа ДРБ15;
б - с лампами типа ДРБ8-1;
С - конденсатор;
FU - предохранитель;
L, L1, L2 - балластные дроссели;
R - резистор;
SK1-SK4 - стартеры;
VL1 - VL4 - лампы
В комплект поставки входят: облучатель; лампы типов ДРБ15 - 2 шт., ДБР8-1 - 4 шт.; винты 5x40 - 3 шт.; паспорт.
Примечание. Облучатель поставляют со снятыми и отдельно упакованными лампами.
